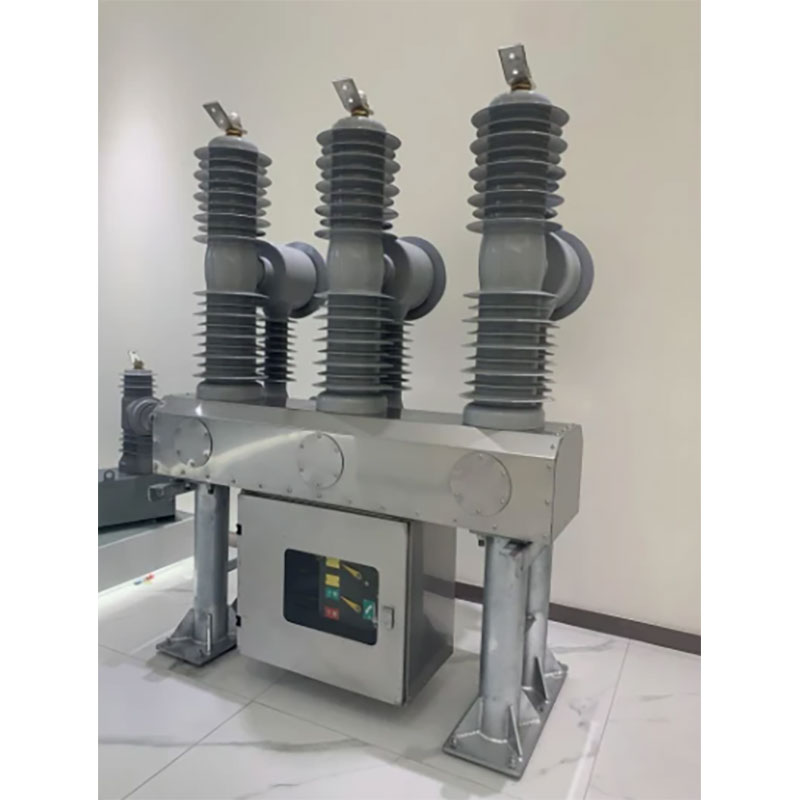

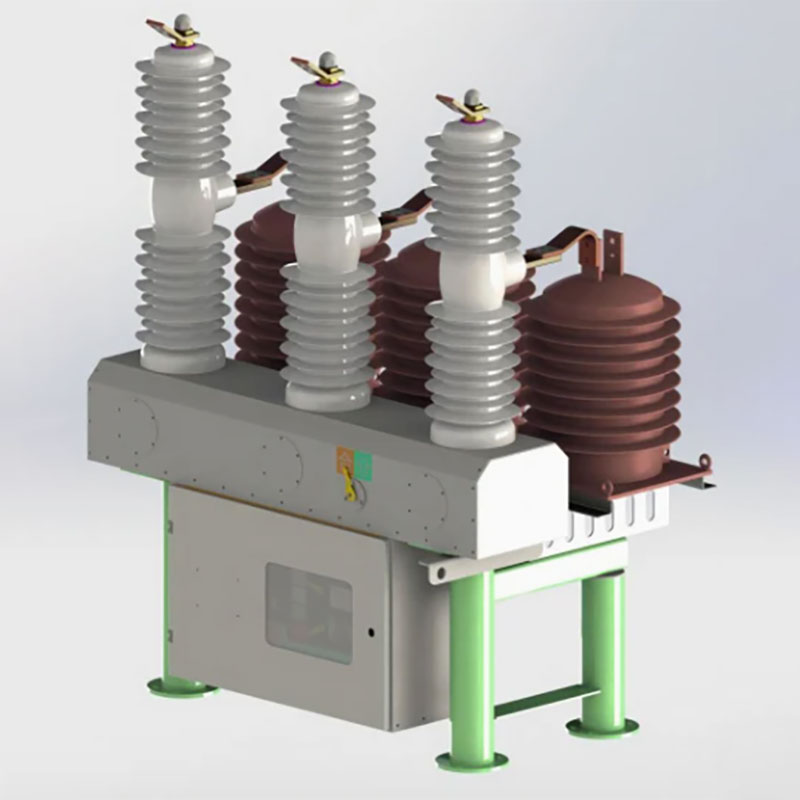

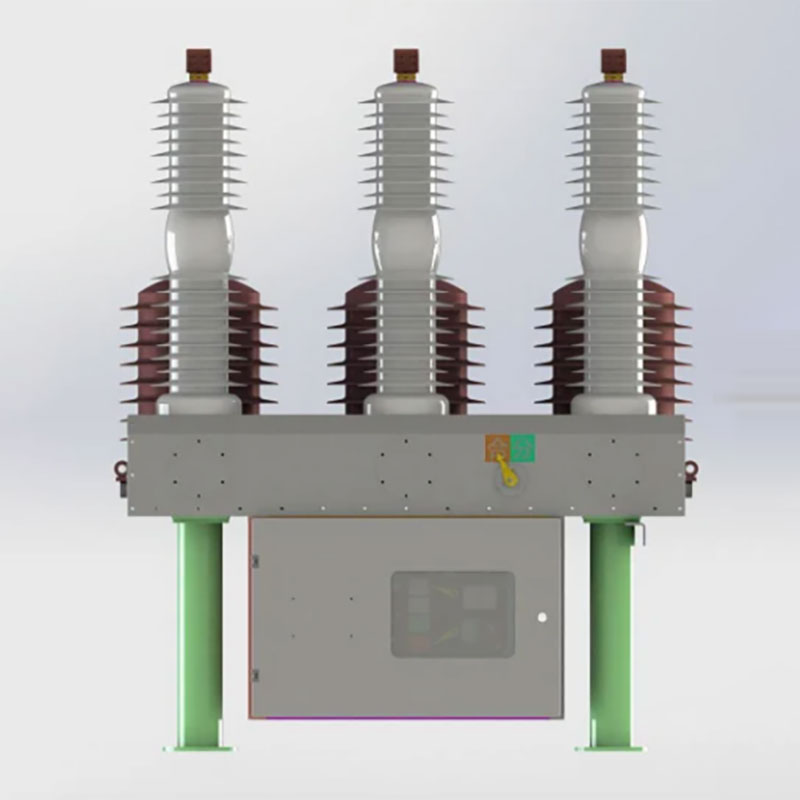

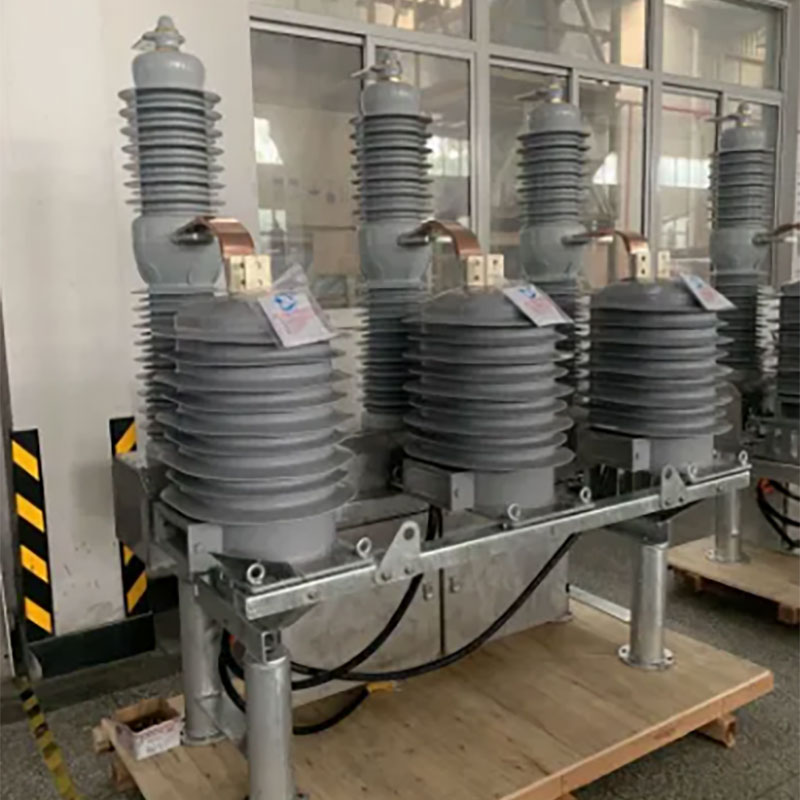

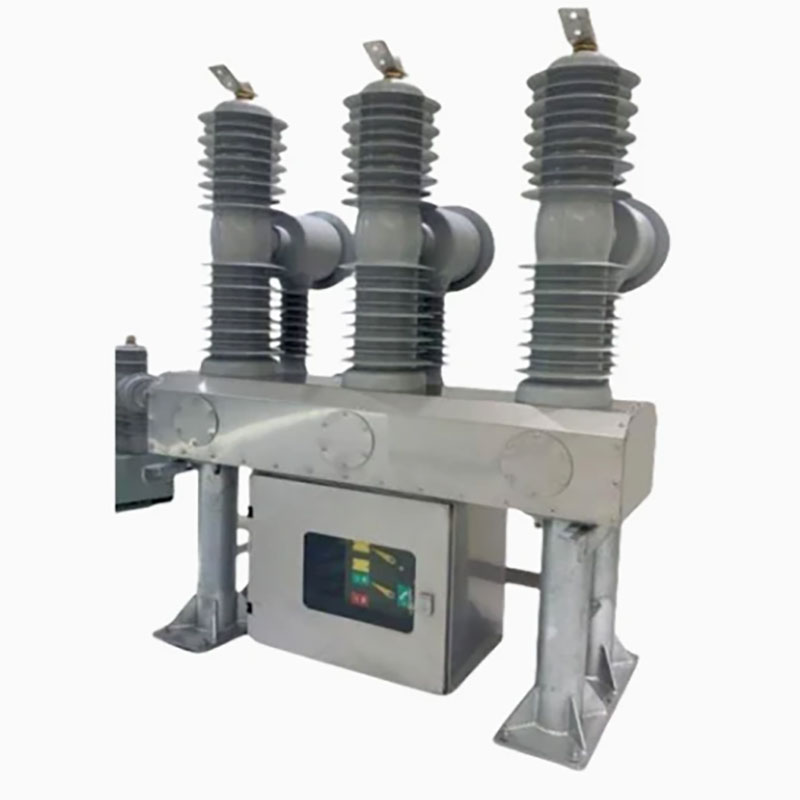

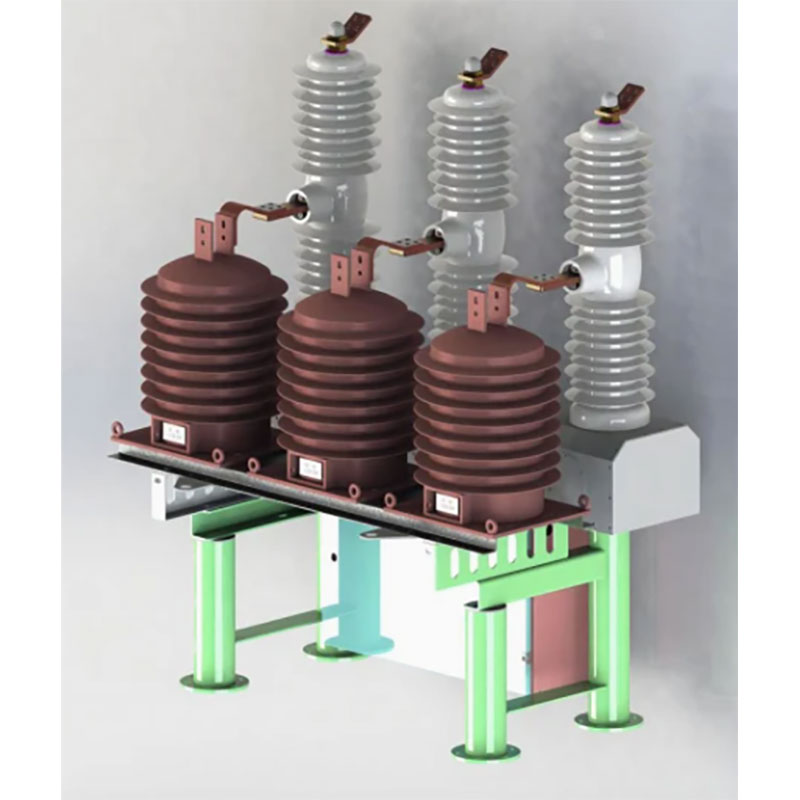

Pemutus litar vakum luar

Pemutus litar vakum luar yang dihasilkan oleh Dahu Electric adalah unit pengedaran luaran voltan yang diberi nilai 40.5 kV dan frekuensi 50 Hz, yang boleh digunakan untuk sisi penyuap pencawang dan perusahaan perindustrian dan perlombongan yang memerlukan perlindungan umum, kawalan dan operasi suis yang kerap.

Hantar Pertanyaan

Penerangan Produk

Badan utama pemutus litar mempunyai kepupusan vakum, struktur mudah, keupayaan mengganggu yang kuat dan hayat perkhidmatan yang panjang. Kutub ini diperbuat daripada penebat komposit resin resin / silikon komposit, tiada minyak dan gas SF6, pemutus litar vakum bertebat pepejal ini direka dengan mesra.

Selepas menggunakan struktur penebat komposit, pemutus litar vakum luar memenuhi keperluan jarak udara dan jarak rayap di bawah keadaan operasi yang normal dan dengan berkesan mengurangkan jumlah pemutus litar, interrupter vakum gelung konduktif utama dan sambungan konduktif dinamik dan statik dipasang dalam silinder penebat, sehingga fasa itu hanya 300mm. Sambungan elektrik litar utama adalah semua sambungan tetap dengan kebolehpercayaan yang tinggi.

Butiran Produk

Mekanisme modular

Reka bentuk mekanisme modular, struktur yang sangat standard;

Mekanisme mudah dipasang / dibongkar dan mudah dikekalkan;

Kebolehpercayaan yang tinggi dengan bilangan bahagian yang kurang

Pemegang pengecasan bersepadu, menjadikan operasi mudah dan mudah

Tiang jenis periuk

Bahan penebat mesra alam, PA66 menyediakan berat ringan, prestasi dielektrik yang tinggi;

Pelupusan yang boleh dikitar semula dan mudah selepas kitaran hayat produk;

Kos efektif dan boleh dipercayai;

Pemutus litar vakum

Sepenuhnya memenuhi keperluan piawaian IEC dan GB;

Selalunya, mencegah salah operasi, dan memberikan keselamatan dalam operasi;

Reka bentuk modular, masa penghantaran yang dipendekkan;

Pembukaan kecil pemulihan dan prestasi yang sangat baik;

Kelebihan prestasi

Produk ini dilengkapi dengan mekanisme operasi magnet tetap yang boleh dibina, mekanisme ini dilengkapi dengan magnet tetap, oleh magnet tetap untuk menyediakan daya pegangan, supaya suis dikekalkan dalam keadaan terbuka dan tertutup, berbanding dengan mekanisme operasi spring konvensional, bilangan mekanik yang dikurangkan,

Spesifikasi teknikal utama

Parameter teknikal
Tidak	Item			Unit	Nilai
1	Voltan dinilai			kv	40.5
2	Penebat dinilai tahap (paras laut: 1000m)	1 min kuasa kekerapan bertahan voltan	Ujian kering		95
			Ujian basah (Bumi di luar penebat)		85
		Impuls kilat bertahan voltan (puncak) 1.2/50US			200
3	Arus dinilai			A	1600/2500
4	Kekerapan yang dinilai			Hz	50/60
5	Semasa litar pintas yang dibatalkan semasa			The	31.5
6	Urutan operasi yang dinilai			O-0.3S-CO-180S- Co-180S-C
7	Litar pintas yang dibatalkan masa pemecahan semasa			kali	20
8	Litar Pendek Nilai Tutup Semasa (Puncak)			The	80
9	Puncak yang dinilai bertahan semasa				50
10	Dinilai masa pendek menahan arus				31.5
11	Masa pecah sepenuhnya			S	<0.125
12	Tempoh litar pintas dinilai				4
13	Kehidupan mekanikal			kali	10000
14	Voltan operasi yang dinilai dan litar tambahan dinilai voltan			V	110/220

Parameter ciri mekanikal pemutus litar

Tidak	Item	Unit	Nilai
1	Contact Clearance	mm	18 ± 1
2	Hubungi Overtravel	mm	6 ± 1
3	Kelajuan pembukaan	M/s	1.6 ± 0.2
4	Kelajuan penutupan	M/s	0.8 ± 0.2
5	Simultaneity pembukaan dan penutupan fasa tiga	MS	≤2
6	Jarak fasa	mm	680 ± 2
7	Hubungi Masa Bantuan Penutupan	MS	≤3
8	Setiap rintangan litar konduktif fasa	bayi	≤60
9	Masa penutupan	MS	25 ~ 60
10	Masa pembukaan	MS	20 ~ 50
11	Kekerapan kuasa dinilai motor penyimpanan tenaga	W	110
12	Voltan dinilai tenaga storae tenaga	V	220
13	Max./min.Motor Voltan		120%/80%
14	Voltan operasi penutupan yang diberi nilai		220
15	Max./min. Menutup voltan operasi		120%/80%
16	Voltan Operasi Pembukaan Rated		220
17	Max./min. Pembukaan voltan operasi		120%/65%

Parameter Teknikal Mekanisme Operasi
Tidak	Item		Unit	Nilai
1	Voltan operasi yang dinilai	Pembukaan Tripper	V	AC220
		Penutup TRIPTER		AC220
2	Rintangan Rated	Pembukaan Tripper	Ω	56
		Penutup TRIPTER		56
3	Kekerapan kuasa output dinilai	Pembukaan Tripper	W	320
		Penutup TRIPTER
4	Kekerapan kuasa motor penyimpanan tenaga			110
5	Voltan nilai penyimpanan tenaga motor		V	AC220
6	Masa Penyimpanan Tenaga		S	≤10
