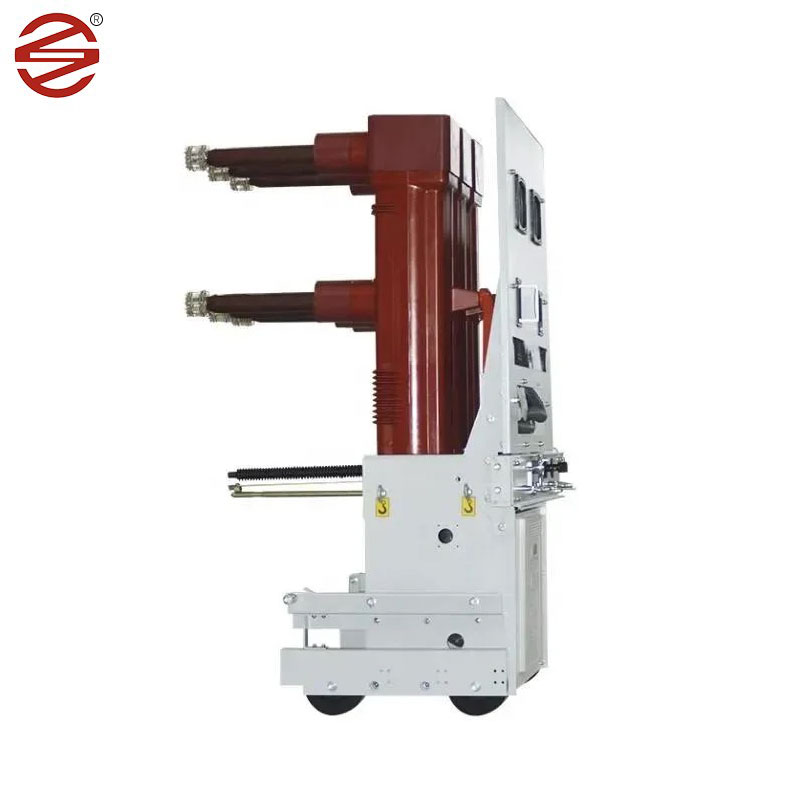

40.5kv Circuit Vacuu Circuit

Pemutus litar vakum 40.5kV yang dihasilkan oleh Dahu Electric sesuai untuk tiga fasa AC 50Hz, sistem 40.5kV. Ia boleh digunakan untuk perusahaan perindustrian dan perlombongan, loji kuasa dan pencawang sebagai arus penukaran arus, beban semasa semasa, dan sesuai untuk majlis -majlis operasi yang kerap. Pemutus litar ini mengamalkan struktur susunan dan ke bawah, yang secara berkesan mengurangkan kedalaman pemutus litar. Dan mengamalkan struktur penebat komposit, ruang pemadam arka tiga fasa dan badan yang berkaitan yang dipisahkan oleh tiga kerang penebat resin epoksi bebas.

Hantar Pertanyaan

Penerangan Produk

Selepas menggunakan struktur penebat komposit, pemutus litar vakum 40.5kV memenuhi keperluan jarak udara dan jarak rayap di bawah keadaan operasi yang normal dan dengan berkesan mengurangkan jumlah pemutus litar, pengikat vakum gelung konduktif utama dan sambungan konduktif dinamik dan statik dipasang di dalam silinder penipisan, sehingga fasa itu hanya 300mm. Sambungan elektrik litar utama adalah semua sambungan tetap dengan kebolehpercayaan yang tinggi.

Butiran Produk

Mekanisme modular

Reka bentuk mekanisme modular, struktur yang sangat standard;

Mekanisme mudah dipasang / dibongkar dan mudah dikekalkan;

Kebolehpercayaan yang tinggi dengan bilangan bahagian yang kurang

Pemegang pengecasan bersepadu, menjadikan operasi mudah dan mudah

Tiang jenis periuk

Bahan penebat mesra alam, PA66 menyediakan berat ringan, prestasi dielektrik yang tinggi;

Pelupusan yang boleh dikitar semula dan mudah selepas kitaran hayat produk;

Kos efektif dan boleh dipercayai;

Pemutus litar vakum

Sepenuhnya memenuhi keperluan piawaian IEC dan GB;

Selalunya, mencegah salah operasi, dan memberikan keselamatan dalam operasi;

Reka bentuk modular, masa penghantaran yang dipendekkan;

Pembukaan kecil pemulihan dan prestasi yang sangat baik;

Kelebihan prestasi

Produk ini dilengkapi dengan mekanisme operasi magnet tetap yang boleh dibina, mekanisme ini dilengkapi dengan magnet tetap, oleh magnet tetap untuk menyediakan daya pegangan, supaya suis dikekalkan dalam keadaan terbuka dan tertutup, berbanding dengan mekanisme operasi spring konvensional, bilangan mekanik yang dikurangkan,

Spesifikasi teknikal utama

projek		unit	Parameter
Voltan dinilai		kv	40.5
Arus dinilai		A	1250		1600	2000 、2500
Semasa melanggar litar pintas semasa		The	25	31.5	25	31.5
Arus stabil dinamik (nilai puncak)		The	63	80	63	80
Arus stabil termal 4s		The	25	31.5	25	31.5
Litar pintas yang dinilai semasa (nilai puncak)		The	63	80	63	80
Masa pecah arus litar pintas yang dinilai		Kali	20
Urutan operasi yang dinilai			O-0.3 S-CO-180 S-CO
Penebat dinilai tahap	Kekerapan kuasa 1min menahan voltan	kv	95
	Impuls kilat menahan voltan (nilai puncak)		185
Kehidupan mekanikal		Kali	10000
Pembukaan Bank Kapasitor Tunggal Nilai dan Semasa		A	630
Nilai Bank Bank Back-to-Back Current		A	400
Voltan Nilai Motor Penyimpanan Tenaga		V	AC 、 DC: 110; 220
Kekuatan Motor Penyimpanan Tenaga Dinilai		W	≤230
Masa penyimpanan tenaga motor penyimpanan tenaga		S	≤15
Voltan nilai penutupan dan gegelung pembukaan		V	DC: 110; 220
Nilai semasa penutupan dan pembukaan gegelung		A	1.05 (110V) 0.96 (220V)
Pembukaan kenalan		mm	20 ± 2
Hubungi strok		mm	7.5 ± 1.5
Gabungan tiga fasa dari tempoh yang berbeza		MS	≤2
Bounce Waktu Penutupan Perhubungan		MS	≤3
Rintangan Litar Utama (tidak termasuk kenalan dinding)		bayi	≤40
