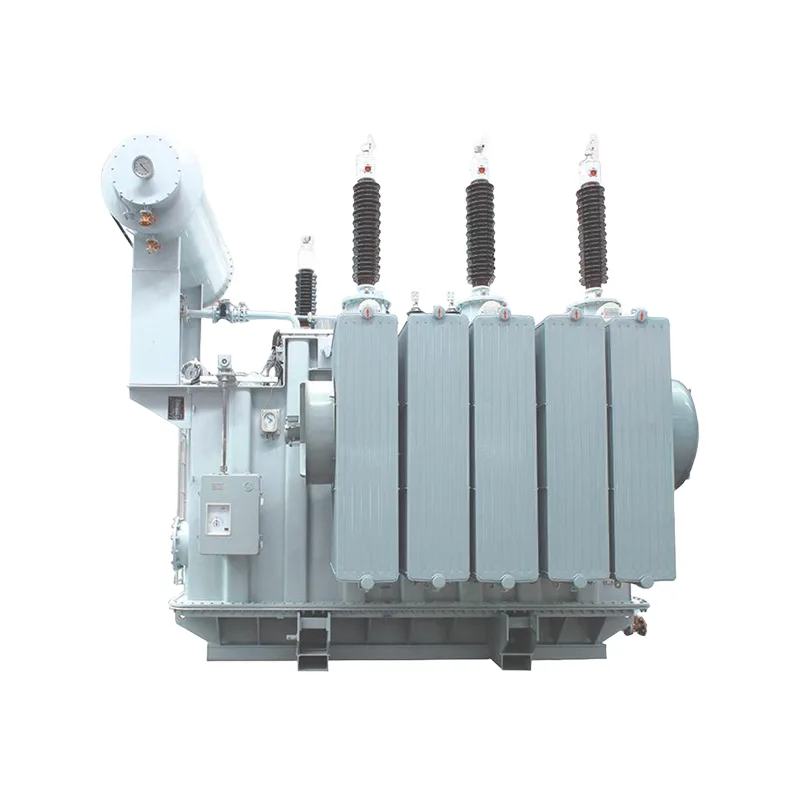

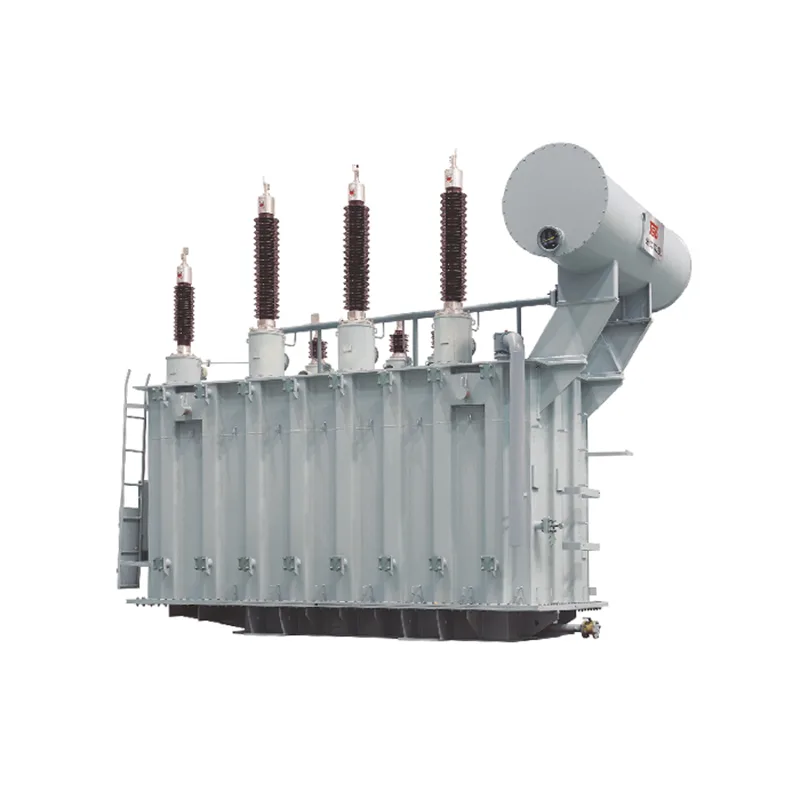

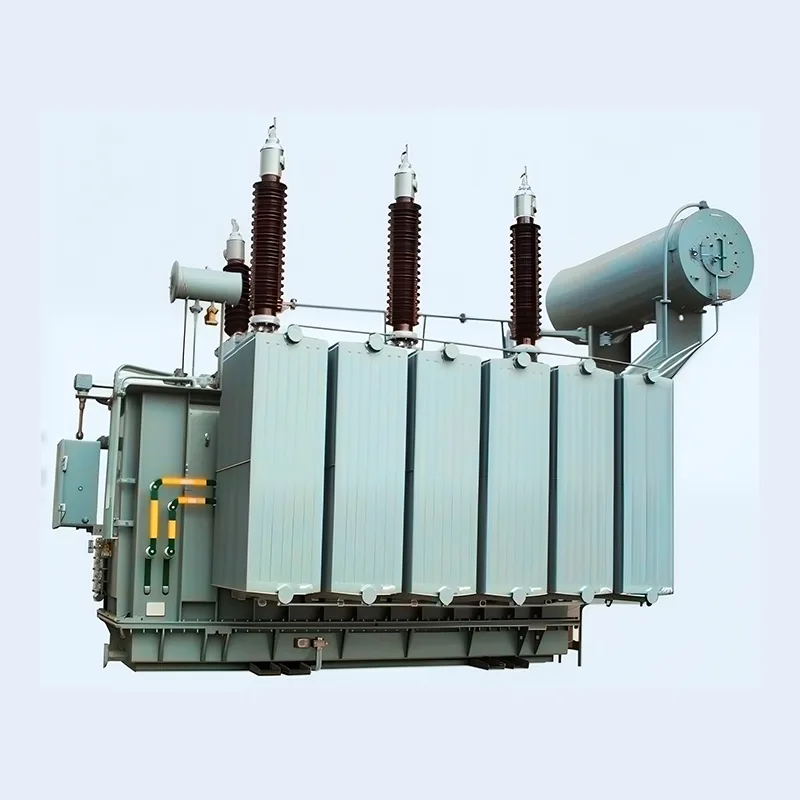

Transformer Kuasa Rendam Minyak 110KV

Dahu Electric ialah pengilang profesional dan pembekal Transformer Kuasa Terendam Minyak 110KV di China. Produk ini sangat stabil, kos efektif dan boleh dipercayai dalam prestasi, dan sesuai untuk loji kuasa, pencawang, serta perusahaan perindustrian, perlombongan dan petrokimia yang besar.

Hantar Pertanyaan

Penerangan Produk

Butiran Produk

1. Pengubah tekanan tinggi, gunakan perisian analisis Toshiba Jepun dan prosedur pengiraan dan pengesahan unik syarikat kami. Untuk memastikan prestasi produk, kami mereka bentuk dan menguji kepada teras Transformer Kuasa Rendam Minyak 110KV, gegelung, badan mesin, wayar plumbum, tangki minyak dan bahagian lain mesin.

2. Produk kami SSZ11-40000/110 telah melepasi kapasiti galas litar pintas dan semua ujian jenis rutin Pusat Pengawasan dan Pemeriksaan Kualiti Transformer Nasional.

3. Produk ini mempunyai ciri-ciri kestabilan, ekonomi, kebolehpercayaan dan perlindungan alam sekitar, dan sesuai untuk loji janakuasa, pencawang dan perusahaan industri besar, perlombongan dan petrokimia.

Kelebihan Produk

1、Struktur tertutup dan terlindung sepenuhnya boleh menjamin keselamatan seseorang.

2、Ekonomi dan cekap untuk mengurangkan kehilangan rangkaian dan kos operasi.

3、110KV Oil-Immersed Power Transformer bukan sahaja digunakan untuk rangkaian gelang tetapi juga terminal.

4、Kerugian rendah, bunyi rendah, prestasi unggul.

5、Suhu rendah, keupayaan beban berlebihan.

6、Transformer menggunakan struktur khas dan kelebihannya yang luar biasa adalah berkualiti tinggi.

Parameter Teknikal

6300kVA~120000kVA pengubah dua belitan dengan NVTC

Kapasiti dinilai (kVA)	Voltan Ternilai dan julat mengetuk			vektor kumpulan	Tidak-loa arus buruk (%)	Voltan impedans (%)	Kerugian tanpa beban (kW)	Mengenai kehilangan beban (kW)
Kapasiti dinilai (kVA)	Kerosakan tinggi	Julat mengetik	Voltan rendah	vektor kumpulan	Tidak-loa arus buruk (%)	Voltan impedans (%)	Kerugian tanpa beban (kW)	Mengenai kehilangan beban (kW)
6300	110,121	*2x2.5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA pengubah tiga belitan dengan NVTC

Dinilai kapasiti (kVA)	Voltan Ternilai dan julat mengetuk			vektor grOA	No-lond curret (%)	Voltan impedans (%)		Tanpa beban kerugian (kW)	Pada beban kerugian (kW)
Dinilai kapasiti (kVA)	Voltan tinggi	Voltan sederhana	Voltan rendah	vektor grOA	No-lond curret (%)	Melangkah ke atas	Langkah turun	Tanpa beban kerugian (kW)	Pada beban kerugian (kW)
6300	110=2* 2.5%,121 *2x2.5%	35,38.5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV:10.5 MV~LV:6.5	HV-MV:10.5 HV-LV: 17.5-18.5 MV-LV:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA pengubah dua belitan dengan OLTC

Dinilai kapasiti (kVA)	Voltan Dinilai dan julat penorehan			vektor kumpulan	No-oad semasa (%)	Undi impedans (%)	Kerugian tanpa kerugian (kW)		Mengenai kehilangan beban (kW)
	Highveitage	Julat mengetik	Voltan rendah0
6300	110	*8x 1.25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA pengubah tiga belitan dengan OLTC

Dinilai kapasiti (kVA)	Voltan Ternilai dan julat mengetuk			vektor kumpulan.p	Tanpa beban semasa (%)	Voltan impedans (%)	Tanpa beban kerugian (kW)	Pada beban kerugian (kW)
Dinilai kapasiti (kVA)	Highvcitage	Voltan medum	Valtag rendah	vektor kumpulan.p	Tanpa beban semasa (%)	Voltan impedans (%)	Tanpa beban kerugian (kW)	Pada beban kerugian (kW)
6300	110±8x 12.5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10.5 HV-LV:17.5~18.5 MV-LV:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
